產品名稱：SP2200 輪廓儀(實用型)

型號：SP2200

規格：X向量程：120mm

市場價：0.00

優惠價：0.00

點擊數：1052

錄入時間：2016-06-17 16:56:40

產品簡介

★ 中臺式輪廓測量儀，精度高、量程大，軟件可非比例放大。 ★ Z1軸采用高精度數字式線性傳感器，測量范圍大、精度高、穩定。 ★ 采用高速并行數據采集單元，硬件觸發、硬件高速采樣，無延時。足夠密集的數據源及穩定的數據源 ★ 為后期的數據處理、計算提供最有力的保障。 ★ 大量程設計，杠桿比僅為1：2.2，最大限度保持了傳感器的原有精度。

詳細介紹

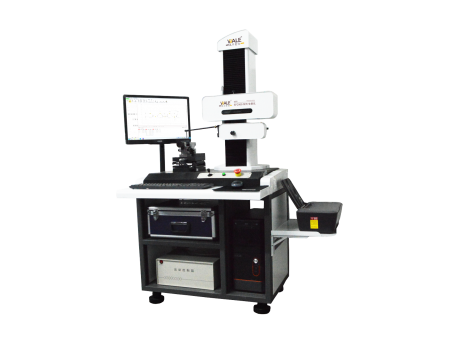

SP2200 輪廓儀(實用型)

產品特點

★ 中臺式輪廓測量儀，精度高、量程大，軟件可非比例放大。

★ Z1軸采用高精度數字式線性傳感器，測量范圍大、精度高、穩定。

★ 采用高速并行數據采集單元，硬件觸發、硬件高速采樣，無延時。足夠密集的數據源及穩定的數據源

★ 為后期的數據處理、計算提供最有力的保障。

★ 大量程設計，杠桿比僅為1：2.2，最大限度保持了傳感器的原有精度。

★ Z軸傳感器整體結構無任何彈性元件，從而保證無論測針處于均任何位置測力是衡定的。

★ 軟件自主研發，標注、操作方式與CAD一致，軟件功能強大，有自動抬起、自動回退及捕捉功能。

★ 對測針進行補償。

★ 擬合數據自動保存，便于多次標注

★ 出廠經激光干涉儀校正。

應用行業

機械加工、汽車、摩托車、精密五金、精密工具、刀具、模具、光學元件等行業，適用于科研院所、大專院校、計量機構和企業計量室、車間

產品簡介

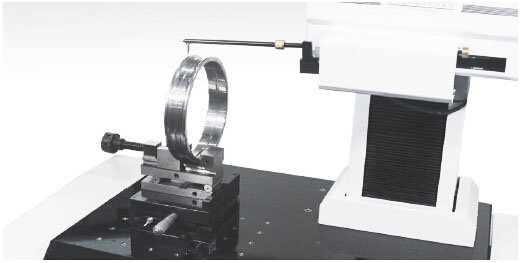

輪廓儀測量原理為直角坐標測量法，即通過X軸、Z軸傳感器，測繪出被測零件的表面輪廓的坐標點，通過電器組件，將傳感器所測量的坐標點數據傳輸?shù)缴衔籔C機，軟件對所采集的原始坐標數據進行數學運算處理，標注所需的工程測量項目。

測量項目

各種類型工件表面的線要素、點要素，點與點的距離、線與線的距離，各要素的位置度包括：距離、平行度、垂直度、角度、槽深、槽寬、半徑，可進行直線度分析，凸度分析、輪廓度分析。

應用行業

機械加工、汽車、摩托車、精密五金、精密工具、刀具、模具、光學元件等行業，適用于科研院所、大專院校、計量機構和企業計量室、車間

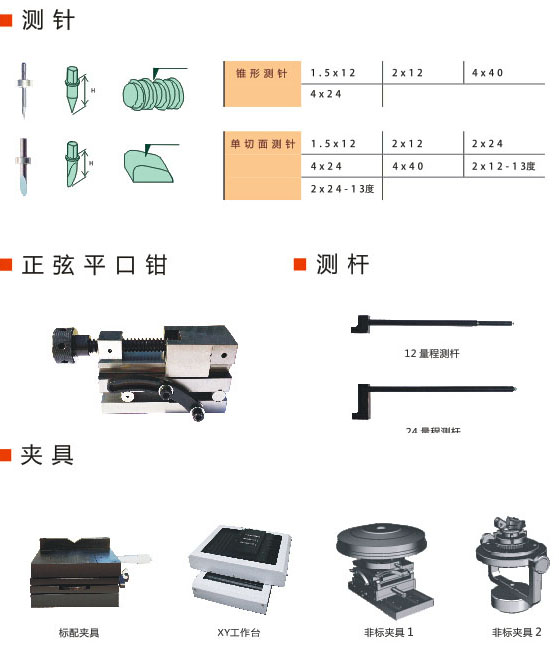

產品配置表
