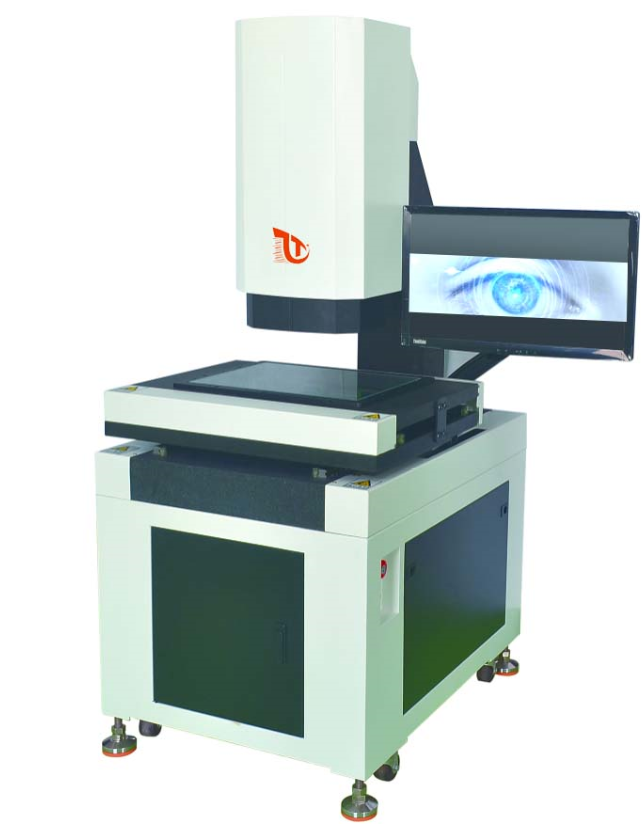

一鍵式測量儀采用雙遠心高分辨率光學鏡頭，結合高精度圖像分析算法，并融入一鍵閃測原理。儀器可根據工件的形狀自動定位測量對象、匹配模板、測量評價、報表生成，只需觸摸啟動鍵，真正實現一鍵式快速精準測量。
|
型號 |
GZT322 |
GZT432 |
GZT542 |
|
量測行(X/Y/Z)(mm) |
300*200*200 |
400*300*200 |
500*400*200 |
|
全機尺寸(L/W/H) |
1030*1300*1880 mm |
1100*1350*1880 |
1160*1450*1880 |
|
機臺承重kg |
320 |
335 |
350 |
|
承重kg |
30 |
||
|
Z軸移動范圍 |
200 |
||
|
單視野移動范圍 |
87 X 58 |
||
|
圖像傳感器 |
2000萬像素工業相機 |
||
|
鏡頭 |
雙遠心光學鏡頭 |
||
|
測量精度（μm） |
±(3+L/200) *以標準塊為被測產品 |
||
|
最小顯示單位 |
0.0001 |
||
|
景深 |
8 |
||
|
Z軸工作距離 |
150mm |
||
|
光源 |
1000級程控光源 輪廓光：遠心平行光源 表面光：環形光,外接同軸光 |
||
|
圖像處理 |
先進圖像分析方法，256灰度等級，20:1亞像素處理技術 |
||
|
軟件 |
ZT-KEY |
||
|
工作環境
|
溫度：22℃±2℃ 濕度：30～80% |
||
|
振動：＜0.002mm/s，＜15Hz |
|||
|
電源 |
220V/50Hz |
||
儀器介紹
大視野影像閃測、高精度、全自動，開創快速測量新理念,
通過將遠心成像與智能圖像處理軟件的完美結合，
任何繁瑣的測量任務，都變得無比簡單。
只需把工件放置到有效測量區域，然后輕輕按一鍵，
工件所有二維尺寸瞬間完成測量。
應用行業
廣泛應用于機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密沖壓、接插件、連接器、端子、手機、家電、印刷電路板、醫療器械、鐘表、刀具等尺寸較小的產品及零部件的批量快速測量。
儀器特點
1.打破尺寸測量的常規。
2.大口徑高景深，實現全視野范圍成像清晰，超低畸變。
4.軟件采用先進的20：1亞像素圖象邊緣處理。
測量范圍內一次性可測量大于20000個尺寸，100個尺寸測量時間小于1秒，大幅縮短測量時間，提高測量效率。
軟件介紹
完全自主研發，軟件界面簡潔、功能強大，極易學習；采用我司自主研發的畸變校正技術，保證在視野的各位置、各角度測量結果穩定精準；自主研發的圖像拼接技術，保證拼接誤差小于0.003mm。
（特殊軟件功能可接受定制 ）
用戶程序：
(一)自動匹配工件，任意放置，一鍵測量?？勺詣铀阉髌ヅ洳⒄{(diào)出用戶程序?？煽蜻x建立匹配、多個位置框選組合建立匹配、用測量元素建立匹配、可導入CAD建立匹配。可建立程序組，實現工件多個面翻面測量。
(二)全面的測量元素：
點、最高點、線、最高線、圓（中心坐標，半徑、直徑、真圓度、周長、面積，最大半徑、最小半徑）、弧、矩形（中心坐標，長、寬、周長、面積）、橢圓（中心坐標，長軸、短軸、周長、面積）、鍵槽（中心坐標，長、寬、周長、面積）、導入CAD輪廓掃描比對、輪廓PV、面積對比、圓柱直徑、密封圈（通過周長計算半徑、密封圈最大半徑、最小半徑、厚度）、測量結果再計算（最大值、最小值、平均值、求和）、二維碼識別、條碼識別。
(三)標注：
距離、X距離、Y距離、半徑、直徑、角度。
(四)形狀誤差評定：
直線度、圓度。
(五)位置誤差評定：
平行度、垂直度、對稱度、同心度、位置度。
(六)坐標系轉換
笛卡爾坐標（X，Y）與極坐標（R，θ）可方便選擇?？杉磿r轉換測量值的基本單位mm、inch、mil。 坐標平移、坐標旋轉，建立工件坐標系。
(七)測數據
可以自定義EXCEL模板，可以指定輸出單元格。軟件自帶CPK模板，可以計算Mean、Maximum、Minimum、Cp、Cpkl、Cpku、Cpk。
(八)其他
1、軟件語言：多國語言可選，語言包開放，可定義翻譯修改。
2、 圖像和繪圖區共用，所見即所得，可自定義：顏色、線寬、字體大小、背景顏色。
3、對焦輔助、燈光輔助功能，減少人為誤差。
4、合格/不合格（OK/NG），并報警提示，可語音輸出：OK、NG。
5、 可快速掃描輪廓，并導出到CAD。
6、 可選配IO卡，外觸發測量并OK NG 信號輸出。
(九)SPC：
包括：直方圖、Cpk趨勢圖、X控制圖、Xbar-R控制圖、Xmedian-R控制圖、X-Rs控制圖。
一鍵式測量儀的優勢
1、友好操作，低成本
提高操作效率、降低人工成本、避免人為誤差
減少試樣固定、擺放、校位、對焦、調光、運動控制，視野范圍內批量自動測量等提高測量效率。
2、操作培訓簡便、使用門檻低、測試效率高，可節省人工成本
| 成本 |
其他測量儀器 |
一鍵式測量儀 |
|
節省培訓成本 |
學會測量儀的操作需要花費相當長的時間； |
僅需一鍵，任何人都可以測量，操作簡單； |
|
擔心熟練測試人員流失，造成“脫節”現象； |
||
|
降低使用成本 |
局限于專業熟練的測試人員，薪資要求高（5000元/月）； |
任何人都可操作，普工即可滿足要求（2500元/月）； |
|
測試效率成本 |
測量需要移動工作臺來拾取特征尺寸，所需時間隨關鍵特征尺寸數量的增加而增加，一個生產車間需要配備5~10臺機器，每臺至少配備1~2個熟練的操作人員；累積每年操作工時2000小時 |
無需移動工作臺、固定試樣、重復對焦、瞬間測量視野范圍內所有尺寸，一臺閃測儀、一個普工即可；累積每年操作工時100小時 |
3、測量誤差小。避免操作方式、試樣擺放、測量順序等人為失誤因素，有效消除因人為造成的測量誤差
| 人為誤差元素 |
其他測量儀器 |
一鍵式測量儀 |
|
測量方式 |
測試人員不熟悉軟件和機器，造成測量方式誤差 |
自動記憶和儲存測量方式、取點位置，自動擺正測試方向，且自動執行，有效消除人為誤差 |
|
測試人員心態變化，易造成測量精度和穩定性偏差 |
自動、機械化測量消除人為誤差 |
|
|
工作距離和景深短，需要重復自動對焦，存在誤判和機械誤差可能性 |
高景深雙側遠心鏡頭，允許試樣存在 |
|
|
不同測試人員因操作習慣、聚焦清晰度、取點方式、照明光線強度等方面差異，造成測量數據有偏差 |
記憶并自動執行相同的測量模式、取點方式、光學照明強度等 |
|
|
試樣擺放 |
擺放位置與方向不一樣 |
無需任何夾具、產品可任意擺放 |
|
夾具移位、取點位置移動導致坐標原點有偏差 |
軟件自動調整試樣位置和方向進行精準測量 |
|
|
取點位置、測試圖元順序錯亂 |
自動、機械化測量 |
