橫梁拱形設計，提高X軸橫梁的剛性。
全新設計可程序控制四十相燈，工件邊界更清晰。
同步帶傳動，低噪聲，定位準確，運行更平穩。
導軌直接架設在00級大理石臺面上，保證導軌的運行精度。
新版CNC軟件，界面友好，操作簡單，穩定性強。
可增加激光及探針測量模組。
|

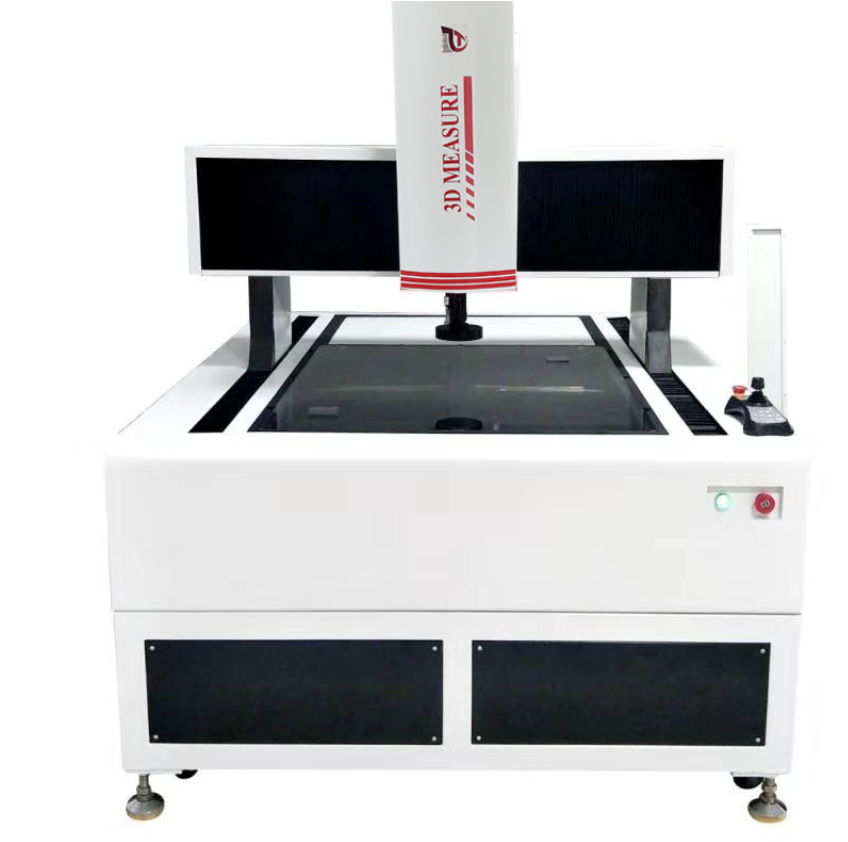

機臺型號 |
NVC500 |
|
工作平臺尺寸 |
834*730 |
|
測量行程 |
500*400*200 |
|
全機尺寸 |
1800*1300*1407 |
|
機臺重量 |
1500 |
|
鏡頭 |
全自動NAVITAR變焦鏡頭 |
|
放大倍率 |
光學放大倍率：0.7X-4.5X ，影像放大倍率：28X-145X（1440*900顯示器分辨率） |
|
CCD |
日本SONY高清晰CCD |
|
燈源 |
上表面燈：分區控制40相燈 白色；下輪廓燈：LED近平行光燈 白色 |
|
光學尺解析度 |
1(0.5可選) |
|
X 、Y軸精度 |
(3+L/250) |
|
X 、Y軸重復性 |
3 |
|
機臺承重 |
30 |
|
機臺底座和立柱材質 |
高精度花崗巖(橫梁為高精度花崗巖)(立柱為鑄鐵) |
|
操作方式 |
自動 |
|
傳動方式 |
同步帶傳動 |
|
馬達控制方式 |
智能一體化控制(鼠標、搖桿) |
|
最大運行速度(mm/s) |
X軸:200 Y軸: 200 Z軸:80 |
|
加速度(mm/s2) |
X軸:400 Y軸: 400 Z軸:200 |
|
軟件 |
全自動測量軟件 |
|
保修期 |
一年 |
|
使用環境 |
電源：220v±10% 50/60Hz，溫度：20±5℃，濕度：45%-75% |
