基本信息
|
名稱
|

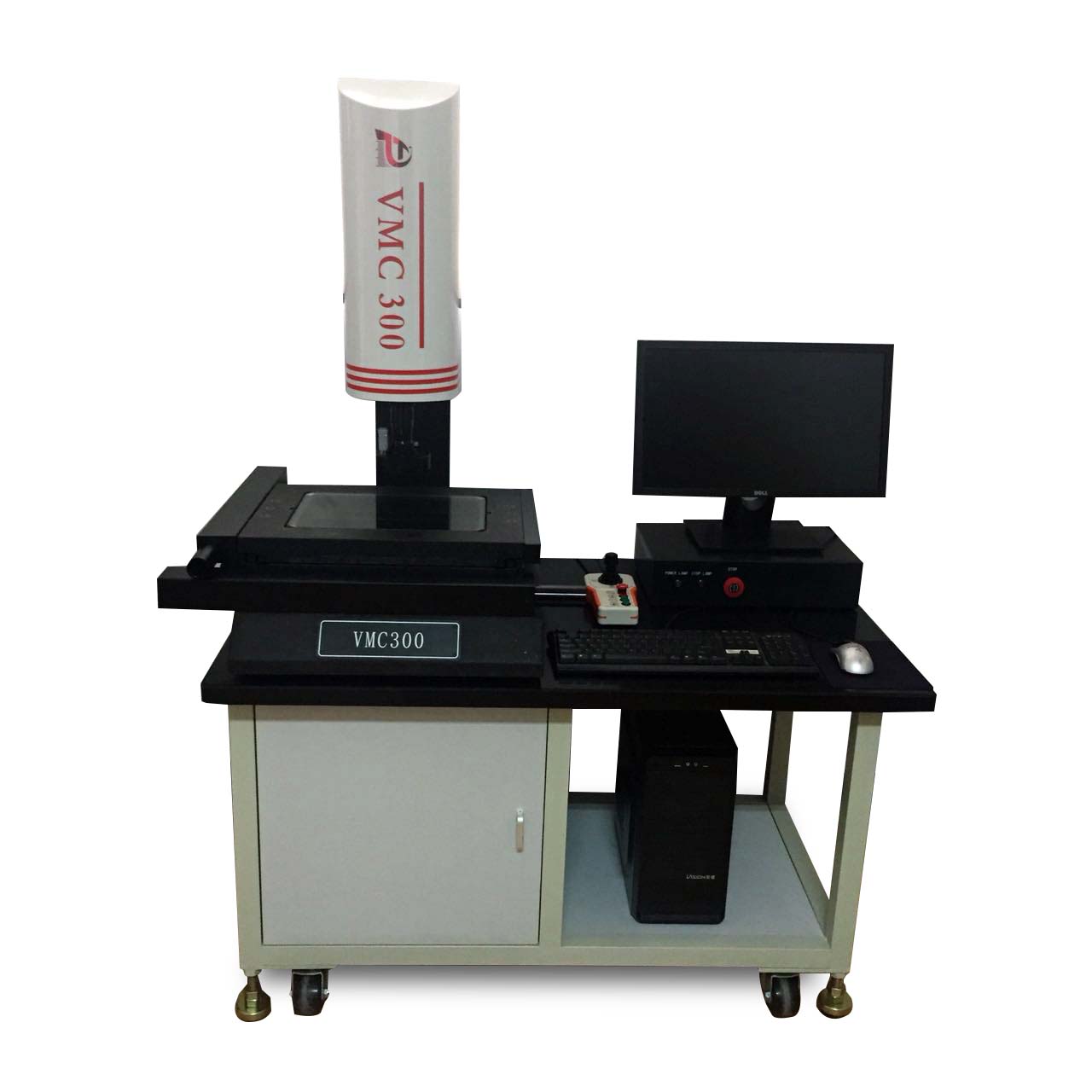

自動光學影像測量?jī)x
|
型號：
|
VMC300
|
操作方式：
|
自動
|
|
功能：
|
二維測量
|
精度 ：
|
3μm
|
軟件：
|
OVM
|
|
其它型號：
|
VMC400 VMC500
|
|
|
|
|
產品介紹
VMC系列是我公司推出的一款最新全自動光學影像量測儀，X/Y/Z軸采用CNC伺服閉環控制系統，定位精度高，同時配合高端OVM全自動光學量測軟件，通過鼠標/搖桿就可以實現所有量測功能，與手動相比操作更簡單，批量檢測效率更高，同時具有SPC報表分析功能。
產品特點
1、三軸CNC控制系統(X/Y/Z全閉環伺服控制系統)，定位精度高。
2、全鼠標/搖桿操作，簡單易用。
3、可程控式環形四相上燈配合以同軸輪廓光，滿足不同量測需求，LED冷光源避免工件受熱變形。
4、OVM 全自動影像量測軟件。
技術參數
|
機臺型號
|
VMC300
|
|
工作平臺尺寸
|
470X360
|
|
測量行程mm
|
300*200*200
|
|
全機尺寸mm
|
802*840*1661
|
|
機臺重量kg
|
319
|
|
機臺承重
|
30
|
|
機臺底座和立柱材質
|
高精度花崗石
|
|
操作方式
|
自動
|
|
傳動方式
|
自主開發精密無牙絲桿傳動機構
|
|
馬達控制方式
|
智能一體化（鼠標、搖桿控制）
|
|
鏡頭
|
高清卡位鏡頭
|
|
放大倍率
|
光學放大倍率：0.7X-4.5X
影像放大倍率：39X-225X
(1440*900顯示器分辨率)
|
|
CCD
|
美國TEO彩色CCD
|
|
燈源
|
上表面燈：分區控制4相燈，白色；下輪廓燈：LED近平行光燈 白色
控制方式：程控
|
|
光學尺分辨率
|
1
|
|
X、Y軸精度
|
(3+L/200)
|
|
X、Y重復性
|
2
|
|
最大運行速度(mm/s)
|
XY軸:200，Z軸:80
|
|
加速度(mm/s2)
|
XY軸:400, Z軸:200
|
|
軟件
|
OVM
|
|
保修期
|
一年
|
|
使用環境
|
電源：110V-220V±10% 50/60HZ,溫度：20±5℃，濕度：45%-75%
|
應用領域
PCB板、手機配件、連接器、機械配件、精密夾治具等
|
