產品展示當前位置：首頁 > 產品展示

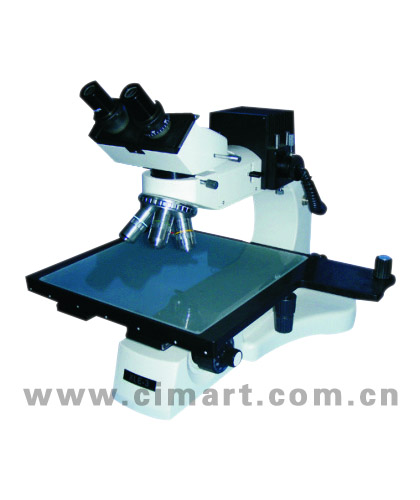

大平臺檢測顯微鏡XLE-3 添加時間：2018/4/9
產品詳情
基本信息
產品介紹
XLE-3型大平臺檢測顯微鏡是專為IT行業大面積集成電路，晶體的質量檢測而設計開發制造的。
正置式，三目鏡筒，比傳統的顯微鏡更適合于觀察。上部安裝彩色攝像機連續彩色監視器可直接觀察?？蛇B接計算機打印報告、照片或連接數碼相機，照相機直接拍照，還可以直接進行圖像記錄，并建立技術檢測檔案，存儲，查詢，可省去復雜煩瑣的攝影，洗印等暗室工作，大大的提高了工作效率。
正置式，三目鏡筒，比傳統的顯微鏡更適合于觀察。上部安裝彩色攝像機連續彩色監視器可直接觀察?？蛇B接計算機打印報告、照片或連接數碼相機，照相機直接拍照，還可以直接進行圖像記錄，并建立技術檢測檔案，存儲，查詢，可省去復雜煩瑣的攝影，洗印等暗室工作，大大的提高了工作效率。
產品特點
1、放大倍數：40倍至500倍；
2、超大型載物臺，可作大范圍的縱橫方向快、慢速移動，擴大檢測領域的使用范圍。
3、可以與OVM-TM軟件搭配使用。
2、超大型載物臺，可作大范圍的縱橫方向快、慢速移動，擴大檢測領域的使用范圍。
3、可以與OVM-TM軟件搭配使用。
技術參數
1、機械筒長160mm。
2、物鏡
|
放大倍數
|
數值孔徑
|
工作距離
|
介質
|
使用范圍
|
配置
|
|
4×
|
0.10
|
17.912
|
空氣
|
明場
|
1
|
|
10×
|
0.25
|
6.544
|
空氣
|
明場
|
1
|
|
PC20×
|
0.40
|
1.05
|
空氣
|
明場
|
1
|
|
PC40×
|
0.65
|
0.736
|
空氣
|
明場
|
1
|
3、目鏡
|
放大倍數
|
焦距
|
視場直徑
|
備注
|
|
10×
|
25
|
18
|
-
|
|
12.5×
|
25
|
14
|
選配
|
4、物鏡：放大倍數 40倍至500倍。
5、載物臺面積 400mm×300mm?？v向移動范圍---254mm橫向移動范圍---254mm
6、調焦機構：同軸粗微調機構，調焦范圍36mm.格值0.002mm。
7、光源：內藏式連續調光電源，鎢鹵素?zé)?2V/50W。
8、物鏡轉換器 五孔式 (四孔式)。
9、目鏡筒 三目鏡 (雙目鏡)。
10、儀器功能，明場、偏光、攝影等。
11、儀器重量：17公斤。
12、儀器體積：長560mm，寬530mm，高400mm。
應用領域
廣泛應用于電子、冶金、機械、化工、科研、院校等部門，以及金相技術檢驗，失效分析等。
