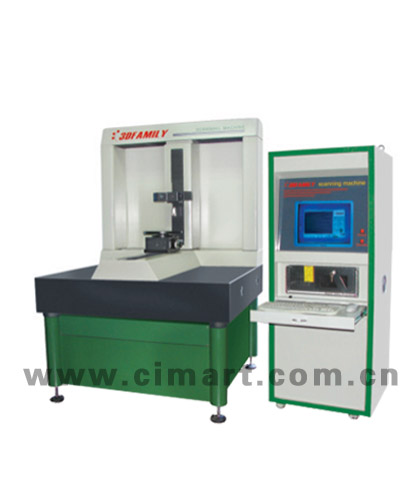

LSH400 添加時間：2018/4/9
產品詳情
基本信息
| 品牌： | 3DFAMILY | 型號： | LSH400 | 操作方式： | 自動 |
| 功能： | 三維測量 | 精度 ： |
±0.01mm ±0.05mm |
軟件： | Scan 3D Now |
| 其它型號： | |||||
產品介紹
應用于逆向工程設計、復雜曲面抄數、工具三維測量。針對現有三維實物（樣品或模型）在沒有技術文檔的情況下，可快速測得物體的輪廓稽核數據，并加以構建、編輯、修改生成通用輸出格式的曲面數字化模型，再送入通用CAD/CAM系統中，作進一步的處理，從而生成NC加工路徑或RP所需的模型截面輪廓數據，最后復制出實物或其原型。
產品特點
1、零級精度200mm厚花崗石平臺作機身，穩定不變形，精度持久保持。
2、采用1μm光學式電子尺做測量定位，全死循環式運動控制，提高抄數機的定位精度。
3、采用線激光掃描，速度快，每秒2000-10000點。
4、雙CCD取點,消除掃描死角。
5、開放式掃描設計，可掃描超大對象。
2、采用1μm光學式電子尺做測量定位，全死循環式運動控制，提高抄數機的定位精度。
3、采用線激光掃描，速度快，每秒2000-10000點。
4、雙CCD取點,消除掃描死角。
5、開放式掃描設計，可掃描超大對象。
技術參數
|
主要型號
|
LSH400
|
|
測量行程
|
400x300x300x360°
|
|
全機尺寸
|
850x950x1400
|
|
掃描測量精度
|
±0.01 mm/±0.05mm
|
|
機臺定位精度
|
±0.005mm
|
|
軟件
|
Scan 3D Now
|
|
檔輸出格式
|
STL、OBJ、IGES、DXF、VRML
|
|
掃描方式
|
平面掃描、旋轉掃描、2相位掃描、混合掃描
|
|
量測景深
|
150mm/30mm
|
|
機臺結構
|
采用零級精度200mm厚花崗巖平臺作機身基礎
|
|
CCD傳感器
|
2組
|
|
四軸掃描
|
360度旋轉，一次定位量取全部點數據，自動將所有數據結合同一坐標系統。
|
|
使用環境
|
電源供給：110V～220V±10% 50/60HZ 溫度：20±5℃ 濕度：45%-75%
|
|
保修期
|
1年
|
應用領域
廣泛應用在工業產品設計、快速原版雕刻、模具抄數等。
附件
CCD、計算機、3D-SCANE軟件等
