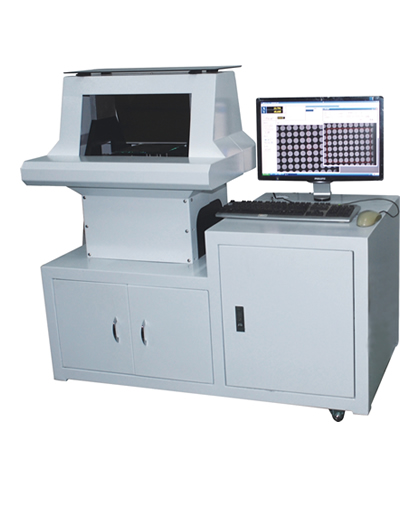

SFV靜態快速檢測儀 添加時間：2018/4/9
產品詳情
基本信息
| 品牌： | 3DFAMILY | 型號： | SFV | 操作方式： | 無機械移動 |
| 功能： | 二維測量 | 精度 ： | 3μm | 軟件： | SFV測量軟件 |
| 其它型號： |
|
||||
產品介紹
SFV靜態快速檢測儀是智泰集團最新研發的適用于TFT液晶面板、光學玻璃、觸控面板玻璃、PCB、精密五金沖壓件等單一尺寸產品的大批量檢測。可用于二維形位公差測量；可導出EXCLE、WORD等格式；輸出SPC報表。
產品特點
1、直接以光學成像方式進行測量，沒有機械移動。
2、工件放置后，一次性全尺寸檢測，無需編程。
3、光源系統采用LED面陣表面光源。
4、配有CCD系統和鏡頭模組，進行快速檢測。
5、采用SFV測量軟件。
6、光學放大倍率1X,影像放大倍率40X。
2、工件放置后，一次性全尺寸檢測，無需編程。
3、光源系統采用LED面陣表面光源。
4、配有CCD系統和鏡頭模組，進行快速檢測。
5、采用SFV測量軟件。
6、光學放大倍率1X,影像放大倍率40X。
技術參數
|
具體型號
|
SFV
|
|
工作原理
|
直接以光學成像方式進行測量，沒有機械移動
|
|
檢測方法
|
工件放置后，一次性全尺寸檢測，無需編程
|
|
精度
|
(3+L/200)μm
|
|
光源系統
|
LED面陣表面光源
|
|
鏡頭
|
高精密光學鏡頭模組
|
|
CCD
|
高解析度工業CCD系統
|
|
放大倍率
|
光學放大倍率1X；影像放大倍率40X
|
|
軟件
|
SFV測量軟體
|
|
主要功能
|
可用于二維形位公差測量；可導出EXCEL、WORD等格式；輸出SPC報表。
|
|
測量速度
|
3秒
|
應用領域
|
| 平板電腦玻璃 手機透明玻璃 筆記本外殼 手機電路板 |
