基本信息
品牌:
|
3DFAMILY
|
型號:
|
MSV60-Patch
|
操作方式:
|
全自動
|
功能:
|
檢測、觀察、分析
|
|
|
軟件:
|
OVMPro3.0
|
|
|
|
產品介紹

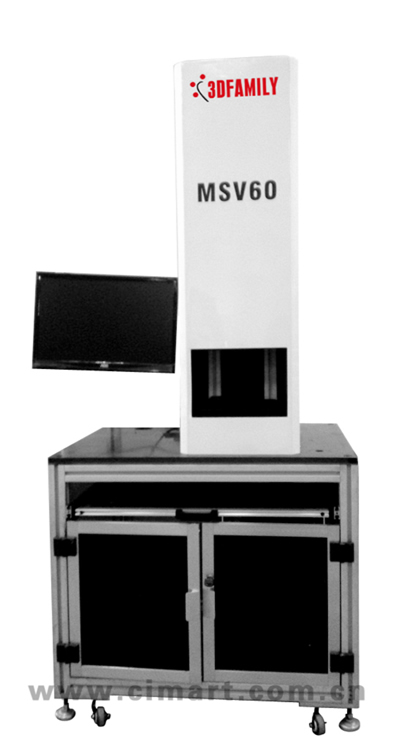

MSV60-Patch輪廓檢測設備是智泰集團最新推出的針對手機行業Patch輪廓度控制的手動型測量?jī)x。儀器采用進口超高分辨率相機和大視野遠心鏡頭模組,確保測量數據的準確性、高效率及儀器的長使用壽命,儀器采用全新人性化設計的軟件,可以對Patch輪廓實現快速、平穩、非接觸的測量。
產品特點
超高分辨率相機和大視野遠心鏡頭組合保證測量的精確度。
輪廓光程序控制,能捕捉銳利的影像。
治具防刮碰傷的設計,最大可能降低產品的損傷。
軟件界面友好,操作簡單,穩定性強。
技術參數
設備型號
|
MSV60- PatchProfile
|
相機分辨率
|
6576x4384pixels
|
鏡頭景深
|
4mm
|
視野范圍
|
Ф70mm
|
燈源
|
高亮度均勻面陣輪廓光
|
整機尺寸
|
800x600x1800
|
整機重量
|
105
|
材質
|
工作臺材質:電木
|
使用環境
|
電源供給:AC220V±10%,50Hz;
溫度:20±5℃; 濕度:45%~55%RH;
|
保固期
|
1年
|
由于產品性能的不斷改進,智泰保留在未通知情況下進行產品技術參數更改的權利
應用領域
廣泛應用于(手動機)手機裝配件外形輪廓尺寸及相關3D產品配件外形輪廓檢測。
|
