產品名稱：國產高精度RA260 圓度儀(實用型)
型號：RA260
規格：最大測量直徑：300mm
市場價：0.00
優惠價：0.00
點擊數：947
錄入時間：2016-06-13 15:27:18
產品簡介
★ 高精度圓度測量儀，一體式設計，節省空間，更美觀。 ★ 氣浮運動軸系。 ★ 關鍵件采用特殊去應力合金材料及特殊的去應力處理工藝，精度保持長久。 ★ 對使用環境無特殊要求，可在車間環境下使用。 ★ 強大的消偏心功能，方便用戶快速測量、同類工件的測量做到即放即測無需調整。
詳細介紹

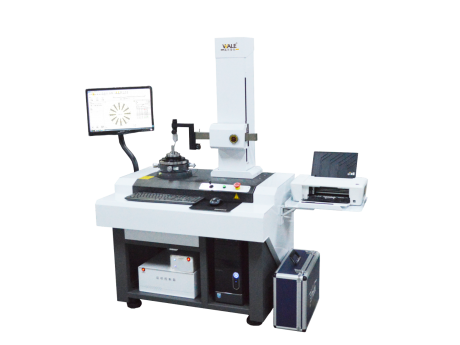

RA260 圓度儀(實用型)
.png)
產品特點
★ 高精度圓度測量儀，一體式設計，節省空間，更美觀。
★ 氣浮運動軸系。
★ 關鍵件采用特殊去應力合金材料及特殊的去應力處理工藝，精度保持長久。
★ 對使用環境無特殊要求，可在車間環境下使用。
★ 強大的消偏心功能，方便用戶快速測量、同類工件的測量做到即放即測無需調整。
★ 業內領先的高精度采集控制系統，控制系統所有電路按軍品標準設計、生產及驗收。
★ 軟件自主研發，模塊化設計使用戶維護成本降至最低。
★ 針對電機行業，開發了電機轉子測量模塊。
★ PC配置靈活，可據根用戶要求配置。
產品簡介

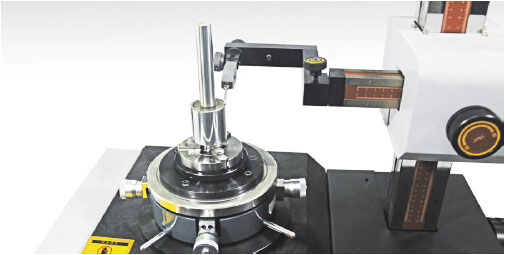

RA系列圓度儀采用極坐標測量法，工件旋轉式，以精密軸系為圓回轉測量基準，圓周方向采用精密開式圓光珊計數，半徑方向采用電感傳感器計量徑向變化量。經采集、控制系統轉化由PC機進行運動控制、數據采集、數據分析，以圖形、表格方式顯示測量結果。

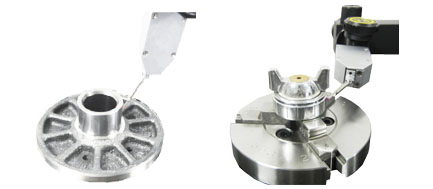

測量項目
圓度、同軸度、同心度、平面度、徑向單跳動、軸向單跳動、平行度、垂直度、壁厚差
應用行業
機械行業、汽配行業、軸承行業、電機行業、大專院校及計量等
產品配置表
| 威爾圓度儀系列 | 型號：RA260 | |
| 旋轉工作臺 | 旋轉精度 | (0.05+6H/10000)μm |
| 旋轉速度 | 6rpm | |
| 工作臺有效直徑 | 180mm | |
| 最大工件直徑（回轉直徑） | 560mm | |
| 最大測量直徑 | 300mm | |
| 臺面最大承重 | 25kg | |
| 垂直軸(Z軸) | 垂直移動 | 480mm |
| 最大檢測高度（離旋轉工作臺） | 480mm | |
| 最大檢測深度 | 120mm | |
| 立柱標尺 | 光柵尺（分辨率：0.001mm | |
| 水平臂(X軸) | 水平移動 | 180mm |
| 突出量 | 25mm | |
| 水平移動方式 | 手動 | |
| 接觸方式 | 手動 | |
| 測針測頭 | 測量范圍 | ±300μm |
| 測力 | 70-100mN | |
| 標準測針 | 紅寶石，Φ2mm | |
| 測量方向 | 雙方向 | |
| 測針角度調整 | ±45° | |
| 圓周采樣 | 采集器件 | 圓光柵 |
| 圓周采樣點數 | 8192點 | |
| 數據分析項 | 分析功能 | 圓度、同軸度、同心度、平面度、徑向單跳動、 軸向單跳動、平行度、垂直度、壁厚差 |
| 圓度評估的參考圓 | LSC，MZC，MIC，MCC | |
| 測量波段 | 15upr,50upr,150upr,500upr,15-150upr, 15-500upr,50-500upr | |
| 缺口測量 | 有 | |
| 選配件 | 計算機系統 | 標配PC機系統 |
| 輸出 | 標配A4幅打印機 | |
| 三維調整臺 | 標配 | |
| 精密卡盤 | 標配 | |
| 校正標準件 | 標配 | |
| 標準玻璃半球 | 標配無，可選配 | |
