品牌資料

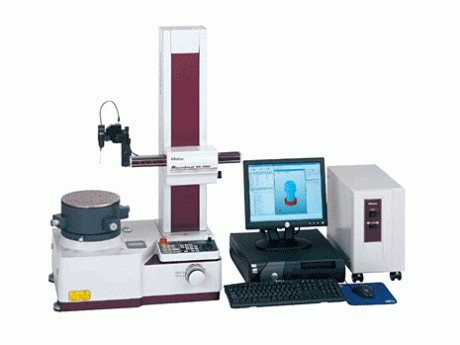

產品名稱：三豐RA-2200圓度、圓柱形狀測量儀

型號：RA-2200

規格：

市場價：0.00

優惠價：0.00

點擊數：1239

錄入時間：2011-07-31 11:24:08

產品簡介

RA-2100提供高精度、高速度、高性能的圓度測量?？蓪ぜM行全自動的或帶數字調整臺(DAT)的人工調心、調水平。

詳細介紹

Roundtest (圓度、圓柱度測量儀 RA-2100AS/DS/AH/DH)

RA-2100提供高精度、高速度、高性能的圓度測量?？蓪ぜM行全自動的或帶數字調整臺(DAT)的人工調心、調水平。調心、調水平以往是一項難度大、精度要求高的工作，使用RA-2100則變得非常簡單，不必經過特殊培訓就可成功操作，總體測量時間大為縮短。RA-2100配上功能強大的數據分析軟件ROUNDPAK就配置齊全了，該軟件只需鼠標控制圖標即可輕松操作，使測量的功能更強大，操作更簡便。

精度高、易使用的旋轉工作臺

旋轉工作臺徑向、軸向的旋轉精度均極高，不僅可高精度測量圓度和圓柱度，還可高精度測量平面度。該系列的頂級型號為RA-2100AS/ RA-2100AH：配置的自動調心、調水平旋轉工作臺(A.A.T.)免除了人工調心、調水平之苦。

RA-2100DS/DH：旋轉工作臺內置導向系統

(D.A.T.)，使人工調心、調水平的操作變得簡便、順利。

連續測量，效率提高

可不必改變測頭的移動方向而連續測量一個工件的外、內徑。內徑最大可測50mm.

獨特的設計允許系統升級

更換、調整探測裝置后，系統可升級至CNC操作型(升級應由三豐技師負責)

測量表面粗糙度(表面粗糙度測量裝置選件)

符合相關國際標準的表面粗糙度檢測器可安裝在圓度計的位置上，形成多傳感器系統，既可測量表面的幾何圓度／圓柱度，又可測量其粗糙度。

以高精度標尺(三豐光柵尺)進行高可重復的測量，用于X/Z驅動裝置，以確保高精度定位，這是重復測量的關鍵。

技術參數

旋轉工作臺

　重復精度(徑向):(0.02+3.8H/10000)μm

　重復精度(軸向):(0.02+3.8X/10000)μm

H為測量高度,R為測量半徑

　轉速:2,4,6,10rpm

　工作臺有效直徑:?235mm(?200mm:DS,DH型)

　最大調心幅度:±3mm(±5mm:DS,DH型)

　最大調水平幅度:±1°

　最大測量直徑:?300mm

　最大工件直徑:?580mm

　最大工件重量:30kg

垂直軸(Z軸)

　垂直移動:300mm(500mm:AH,DH型)

　直線度(λc2.5):0.12μm/100mm,0.18μm/300mm*　(*0.3μm/500mm:AH,DH型)

　與轉臺軸的平行度:0.7μm/300mm(1.2μm/500mm:AH,DH型)

　定位速度:最大35mm/s

　測量速度:0.5,1,2,5mm/s

　最大檢測高度:300mm(外徑),300mm(內徑)[500mm:AH,DH型]

　最大檢測深度:100mm

水平臂(X軸)

　水平移動:175mm(包括旋轉工作臺旋轉中心的突出量25mm)

　直線度(λc2.5):0.7μm/150mm

　水平移動:1.0μm/150mm

　定位速度:利用操縱桿，最大20mm/s

　測量速度:0.5,1,5mm/s

測針和測頭

　測量范圍:±400μm(±5mm：跟蹤范圍)

　測力:7-10mN(5級)

　標準側頭:12AAB681、硬質合金球、?1.6mm

　測量方向:雙方向

　測頭角度調整:±45°(帶刻度)

數據分析系統

　分析軟件:ROUNDPAK

　濾波類型:　　2CRPC-75%,2CRPC-50%,2CR-75%(相位校正),　2CR-50%(相位校正)、高斯濾波器、濾波器關斷

截止值:

　15upr,50upr,150upr,500upr,1500upr,15-150upr,15-500upr,　　15-1500upr,50-500upr,50-1500upr,150-1500upr,手動設定

      用于圓度評估的參考圓:　　LSC,MZC,MIC,MCC

供氣

   氣壓:390kPa(4kgf/cm2)

   耗氣量:30L/min.

   電源:100VAC–240VAC,50/60Hz

   尺寸(WxDxH):667x475x900mm (667x475x1100mm:AH,DH型)

   重量:180kg(200kg:AH,DH型)

選件

350850:圓柱直角規

356038:用于測量較低工件的輔助臺

12AAF203:測頭延長支架(高度延長2倍)

12AAF204:大直徑工件輔助測頭支架

211-045:倍率校正規

211-014:卡盤(外徑:1-85mm、內徑:33-85mm)

211-032:定心卡盤(外徑:1-75mm、內徑:14-70mm)

211-031:微型卡盤(外徑:最大1.5mm)

178-023:防振臺

178-024:防振臺架

12AAB949:護罩

性能參數

*為區分交流電源電壓，在貨號后加上以下后綴(如：211-843-1A):

A適于UL/CSA,D適于CEE,E適于BS,F適于SAA,DC適于中國、K適于EK，無后綴適于JIS/100V
