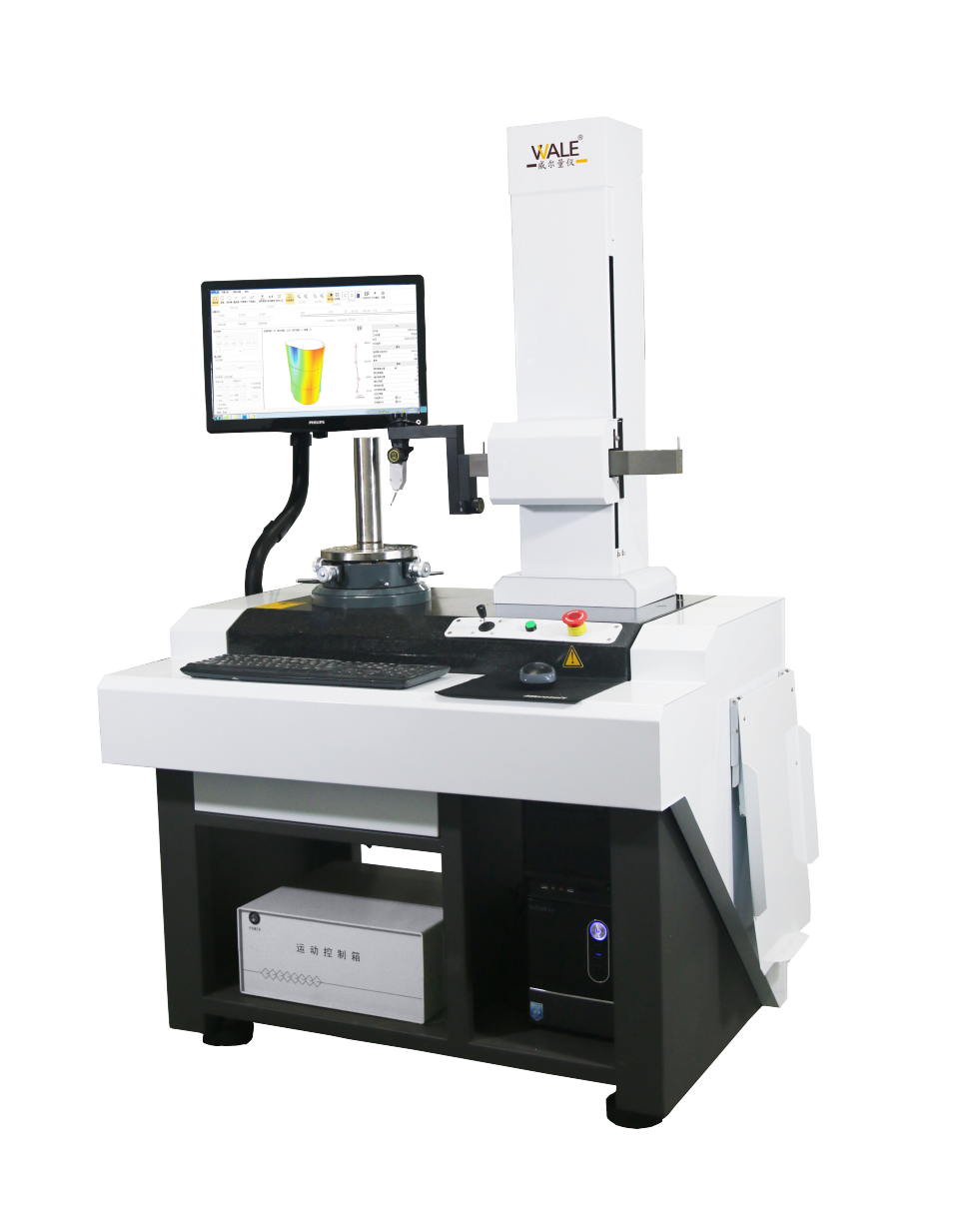

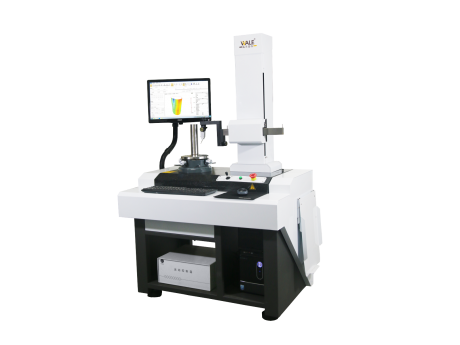

產品名稱：RS1600S2 圓柱度儀(經濟實用型)
型號：RS1600S2
規格：最大測量直徑：280mm
市場價：0.00
優惠價：0.00
點擊數：739
錄入時間：2016-06-13 16:56:57
產品簡介
★ 最先進的補償算法，對Ｚ軸精度進行補償。 ★ 可測量錐形柱體的錐度（小錐體）。 ★ 氣浮運動軸系，精度保持長。 ★ 各軸系采用進口精密光柵計數。 ★ 關鍵件采用特殊去應力合金材料及特殊的去應力處理工藝，精度保持長久。
詳細介紹

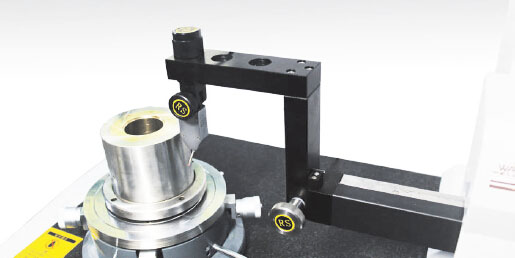

RS1600S2 圓柱度儀(經濟實用型)
產品特點
★ 最先進的補償算法，對Ｚ軸精度進行補償。
★ 可測量錐形柱體的錐度（小錐體）。
★ 氣浮運動軸系，精度保持長。
★ 各軸系采用進口精密光柵計數。
★ 關鍵件采用特殊去應力合金材料及特殊的去應力處理工藝，精度保持長久。
★ 高精度采集控制系統，控制系統所有電路按軍品標準設計、生產及驗收。
★ 能在20±2℃的溫度區間內穩定工作。
★ 軟件自主研發，模塊化設計使用戶維護成本降至最低。
★ 配置靈活，可據根用戶要求配置。
產品簡介
RS系列圓度儀測量原理同圓度儀；功能包含圓度儀功能；各軸系采用進口精密光柵計數

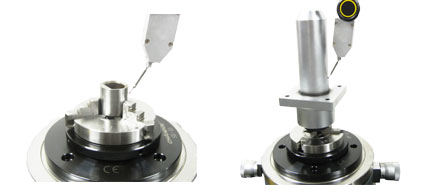

測量功能
圓柱度、圓度、直線度、徑向單跳動、徑向全跳動、軸向單跳動、同軸度、錐度、平行度、壁厚差、同心度、平面度
應用行業
機械行業、汽配行業、軸承行業、電機行業、大專院校及計量等
產品配置表
| 威爾圓柱度儀系列 | 型號：RS1600S2 | |
| 旋轉工作臺 | 旋轉精度 | (0.05+6H/10000)μm |
| 旋轉速度 | 6rpm | |
| 工作臺有效直徑 | 180mm | |
| 最大工件直徑（回轉直徑） | 470mm | |
| 最大測量直徑 | 280mm | |
| 臺面最大承重 | 25Kg | |
| 垂直軸(Z軸) | 垂直移動 | 280mm |
| 最大檢測高度（離旋轉工作臺） | 280mm | |
| 最大檢測深度 | 100mm(最小內徑：30mm) | |
| 直線度（窄范圍） | 0.2μm/20mm | |
| 直線度（全范圍） | 0.5μm/100mm | |
| 與主軸的平行度 | 0.5μm/100mm | |
| 立柱標尺 | 光柵尺（分辨率：0.001mm） | |
| 水平臂(X軸) | 水平移動 | 165mm |
| 突出量 | 25mm | |
| 水平移動方式 | 電動 | |
| 接觸方式 | 自接觸 | |
| 測針測頭 | 測量范圍 | ±300μm |
| 測力 | 70-100mN | |
| 標準測針 | 紅寶石，Φ2mm | |
| 測量方向 | 雙方向 | |
| 測針角度調整 | ±45° | |
| 圓周采樣 | 采集器件 | 圓光柵 |
| 圓周采樣點數 | 8192點 | |
| 數據分析項 | 圓柱度功能 | 2~10個截面，3種評價方式 |
| 圓柱度評估的參考基準 | LSCY，MZCY，MICY，MCCY，OSCY | |
| 圓度評估的參考圓 | LSC，MZC，MIC，MCC | |
| 直線度 | 垂直方向 | |
| 跳動 | 徑向單跳動，徑向全跳動，軸向單跳動 | |
| 同軸度 | 軸元素 | |
| 錐度 | 直徑變化在傳感器量程范圍內 | |
| 其它功能 | 同心度、壁厚差、單截面平面度、平行度 | |
| 測量波段 | 1－15upr,1－50upr,1－150upr,1－500upr, 15-150upr, 15-500upr,50-500upr | |
| 缺口測量 | 有 | |
| 糾修功能 | 立柱修正 | 有 |
| 立柱傾角修正 | 有 | |
| 工件傾斜修正 | 有 | |
| 選配件 | 計算機系統 | 標配PC機系統 |
| 輸出 | 標配A4幅打印機 | |
| 三維調整臺 | 標配 | |
| 精密卡盤 | 標配 | |
| 校正標準件 | 標配 | |
| 標準玻璃半球 | 標配無，可選配 | |
