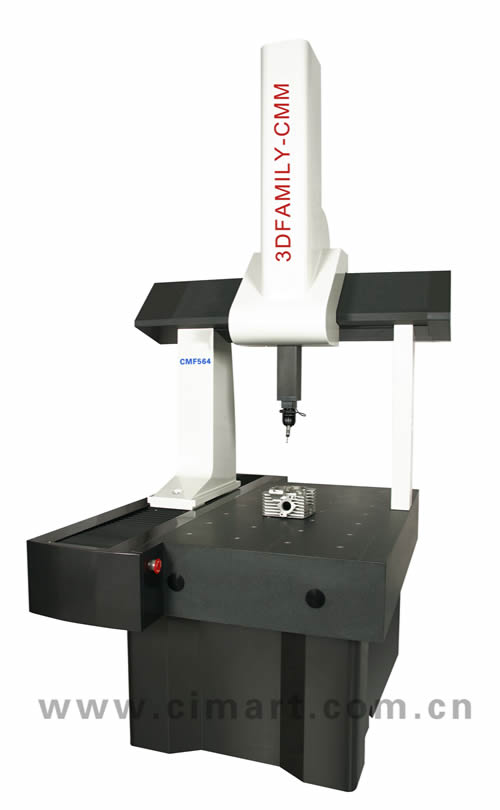

自動三坐標CMF1286 添加時間：2018/4/9
產品詳情
基本信息
| 品牌： | 3DFAMILY | 型號： | CMF1286 | 操作方式： | 自動 |
| 功能： | 三維測量 | 精度 ： | 3μm | 軟件： | DMIS測量軟件 |
| 其它型號： | |||||
產品介紹
·可靠 ·經濟 ·超靜速度 ·精度高、易操作 ·移動速度快、加速度高 ·適合各種環境的設計 ·華麗的外觀 ·穩定的結構 ·適合中小型工件測量
產品特點
·高精度氣浮、環抱式導軌設計。
·龍門移式結構，使工件放置空間寬闊、裝卸便捷。
·三軸采用高性能同步帶傳動，傳動部件慣性小，速度高。
控制器：
·原裝進口國際知名品牌控制器。
·采用32位高速中央處理單元，使機械速運動平穩，速度更快。
·高集成度保證了高可靠性。
·支持三軸“連續運動”模式，運動效率更高。
·驅動系統采用高性能直流伺服電機，可無間隙、無振動的驅動。
·操作盒的人性化設計。
·龍門移式結構，使工件放置空間寬闊、裝卸便捷。
·三軸采用高性能同步帶傳動，傳動部件慣性小，速度高。
控制器：
·原裝進口國際知名品牌控制器。
·采用32位高速中央處理單元，使機械速運動平穩，速度更快。
·高集成度保證了高可靠性。
·支持三軸“連續運動”模式，運動效率更高。
·驅動系統采用高性能直流伺服電機，可無間隙、無振動的驅動。
·操作盒的人性化設計。
技術參數
|
主要型號 |
CMF1286 |
|
|
測量行程
（mm） |
X |
800 |
|
Y |
1200 |
|
|
Z |
600 |
|
|
全機尺寸
（mm） |
L |
2282 |
|
B |
1605 |
|
|
H |
2760 |
|
|
分辨率 |
0.5 |
|
|
示值誤差(μm) |
3.0+L/250 |
|
|
最大速度(mm/s) |
400 |
|
|
空氣壓力(MPa) |
0.6-0.8 |
|
|
最大承受重量 |
1000 |
|
|
儀器重量 |
1900 |
|
應用領域
主要用于機械、汽車、航空、軍工、模具等行業中的箱體、機架、齒輪、凸輪、蝸輪、蝸桿、葉片、曲線、曲面等的測量。
附件
探針、控制器、加密鎖、測頭、測量軟件、校正球、計算機等
